NebulaTor
Апгрейд BIQU/BTT Nebula Extruder, разработанный CN3D вокруг улучшенной работы с филаментом, датчиков, удобства обслуживания и встроенного резака.
Файлы выйдут позже: документация уже публична, STL запланированы следующим этапом, CAD/STEP - только после финальной проверки.
Текущий предпросмотр BOM
Эта страница перечисляет основные подтвержденные компоненты из BOM репозитория и руководства. Это публичный предпросмотр, а не финальный список покупок. Крепления резака намеренно отмечены как ожидающие подтверждения, потому что значения в BOM и подписи CAD еще должны быть подтверждены владельцем проекта.
Финальная проверенная BOM будет опубликована вместе с STL-релизом.
BOM
| Позиция | Кол-во / значение | Примечания | AliExpress |
|---|---|---|---|
| Оригинальная база BIQU/BTT Nebula Extruder | 1 | NebulaTor - апгрейд вокруг оригинального Nebula Extruder; оставшиеся штатные детали используются повторно. | Партнерская ссылка AliExpress |
| Heat-set inserts для крепления экструдера | 4 | Вставки M3x4.5, OD 3 mm, длина 3 mm. | Партнерская ссылка AliExpress |
| Heat-set insert дверцы idler | 1 | Вставка M3x4.5, OD 5.7 mm. | Партнерская ссылка AliExpress |
| Шайба дверцы idler | 1 | Шайба M3; по BOM возможен nylon. | Партнерская ссылка AliExpress |
| Винт дверцы idler | 1 | Винт M3x20 CSK. | Партнерская ссылка AliExpress |
| Пружина idler | 1 | Пружина OD 5 mm x 10 mm, ID 4 mm. | Партнерская ссылка AliExpress |
| Лезвие резака | 1 | Лезвие OLFA KB4-F_5, обрезано до 18.5 mm от исходной длины 35.5 mm. | Партнерская ссылка AliExpress |
| Пружина резака | 1 | Маленькая пружина от ручки, используемая системой резака. | Партнерская ссылка AliExpress |
| Крепления резака | Ожидает | Письменная BOM указывает hardware M2, а подписи CAD предполагают M2.5. Не считайте ни один вариант финальным до подтверждения. | Партнерская ссылка AliExpress |
| Магниты передней крышки | 8 | Магниты N52, 3x3 mm. | Партнерская ссылка AliExpress |
| PCB / электроника | 1 | Репозиторий описывает PCB с дополнительным валом для второго датчика филамента. Финальный статус релиза ожидает подтверждения. | — |
| Печатные детали | Набор | Печатные детали пока недоступны для загрузки. STL-релиз запланирован после проверки. | — |
Примечания BOM
Ссылки на продавцов не включены, если они не предоставлены явно. Партнерские ссылки можно добавить позже по компонентам без изменения структуры BOM.
Задокументированные размеры

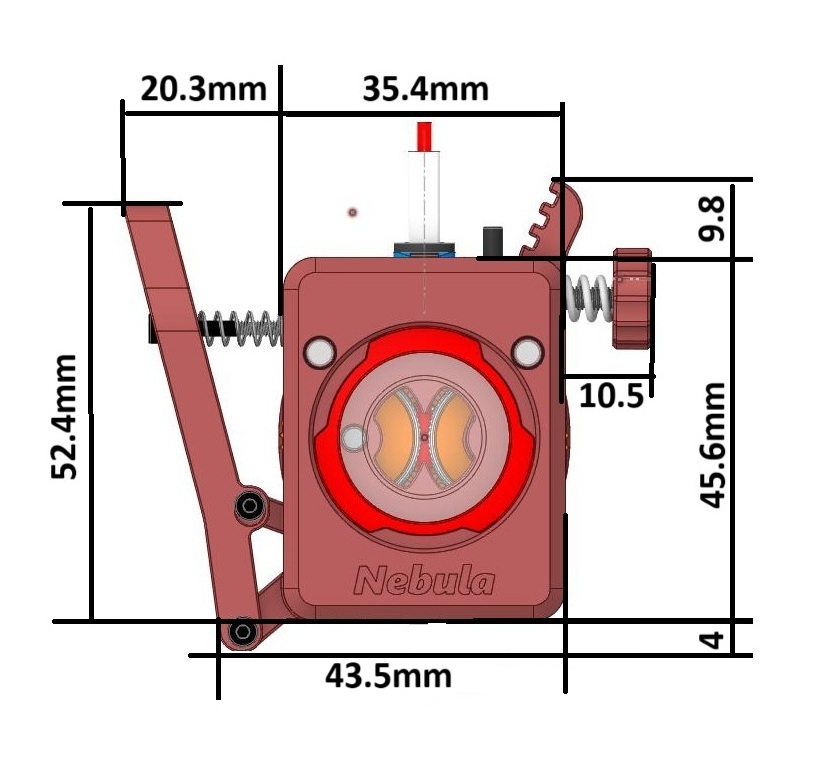

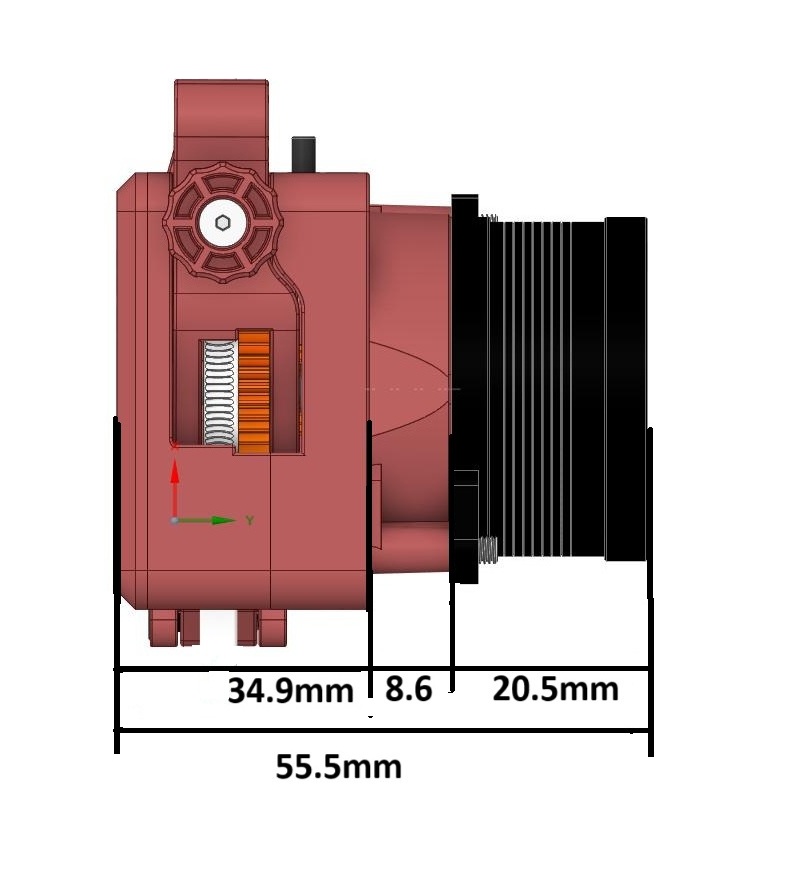

В руководстве указаны примерные размеры X 55.5 mm, Y 35.4 mm только корпус / 52.4 mm с рычагом, и Z 45.6 mm. Их нужно перепроверить по последнему CAD перед финальным релизом.
